Une cuve connectée pour surveiller son niveau à distance via le réseau LoRaWAN

Comment connaître à tout moment le niveau de cuves de fioul et pouvoir prévoir à quel moment il faudra effectuer le remplissage ?

La solution

La solution Lev’O+ Liquid Level est une solution de télérelève basée sur le capteur Toran’O autonome sur pile associé à une sonde de pression relative, les données de mesure sont transmises périodiquement sur le réseau LoRaWAN public ou privé vers l’applicatif distant.

La solution LEV’O+ Liquid Level permet de rationnaliser le flux d’approvisionnement et d’optimiser les tournées de remplissage.

Le système est installé facilement sur tout type de cuve en milieu AtEx zone 1.

Lev’O+ Liquide Level permet la télérelève d’autres informations comme du comptage volumétrique ou du report d’état.

Avec la surveillance à distance du niveau contenu dans les cuves, les distributeurs, les mainteneurs sont en mesures de planifier et d’optimiser plus efficacement les livraisons.

Les avantages de ce dispositif :

Meilleures gestions des achats et des approvisionnements.
Réduction des coûts logistiques par un déclenchement optimal des livraisons.
Réduction de l’empreinte carbone par une diminution des transports.

Voir la solution Lev'O+ Liquid level

Caractéristiques de la solution Lev’O+ Liquid Level

La solution Lev’O+ Liquid Level permet la mesure de niveau de cuve à partir d’une sonde de pression relative délivrant un signal 4-20 mA.

La sonde est calibrée pour une hauteur de 3 mètres et déportée sur un câble étanche d’une longueur de 5 mètres :

la valeur 4 mA correspond à une hauteur de Fioul nulle,
la valeur 20mA correspond à une hauteur de Fioul 3 mètres,
la précision est donnée dans la fiche technique, (0,8% de la pleine échelle soit 2,4 cm),
convertisseur 14bits soit 4096 points de mesure.

L’installation et la mise en service sont rapides et simples :

La sonde de niveau est à placer et à maintenir au-dessus du fond pour éviter les résidus éventuels.

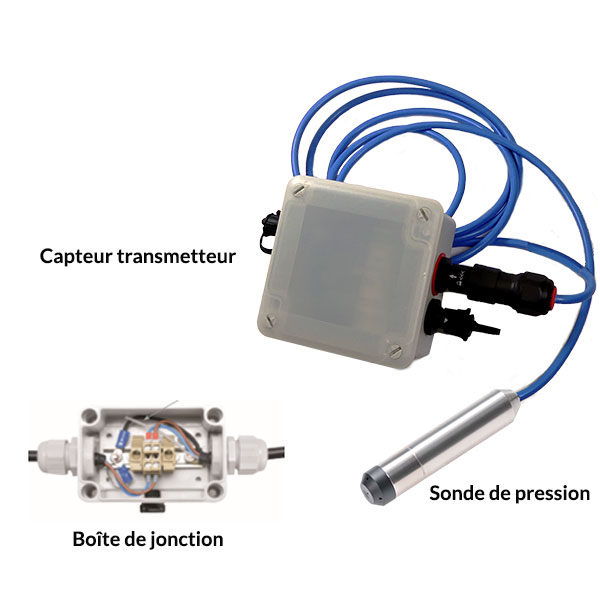

La sonde se raccorde au capteur transmetteur Toran’O via une boite de jonction qui permet la mise à la pression atmosphérique de la sonde relative, de placer le capteur dans une zone AtEx et /ou sous la meilleure couverture réseau radiofréquence.

Exemple de télérelève de la hauteur de niveau de fioul dans une cuve cylindrique.

Sonde de mesure et formule de calcul :

Hauteur(m) = DeltaP / (g*densité du fluide)

Exemple :

Calcul pour du fioul (densité 855) :
Avec une valeur transmise par le capteur de 11.8mA, vous devez avoir 1.74 m de fluide au-dessus de votre sonde.
DeltaP= 0.01875 x 11.8 -0.075 = 0.14625 bar = 14625 Pascal
Hauteur(m) = 14625/(9.81×855) = 1.74 m
